高低壓成套產品

GGD交流低壓配電柜





產品描述

　　GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統,做為動力、照明及配電設備的電能轉換、分配與控制之用。

　　GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好,電氣方案靈活、組合方便系列性、實用性強、結構新穎，防護等級高等特點。可作為低壓成套開關設備的更新換代產品使用。

　　GGD型交流低壓配電柜符合IC439《低壓成套開關設備和控制設備》,GB7251.1-2005《低壓成套開關設備》等標準。

產品特點

1、GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨,以保證柜體的精度和質量.通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可方便工廠實現預生產。即縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升,通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一一個自然通風道,達到散熱的目的。

3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整體美觀大方、面目一-新。

4、柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的拆邊處均嵌有一根山型橡皮條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

6、柜體面漆選用聚脂桔形烘漆。附著力強，質感好。整柜呈亞光色調，避免了眩目效應,給值班人員創造了較舒適的視覺環境

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整,柜頂的四角裝有吊環,用于起吊和裝運。

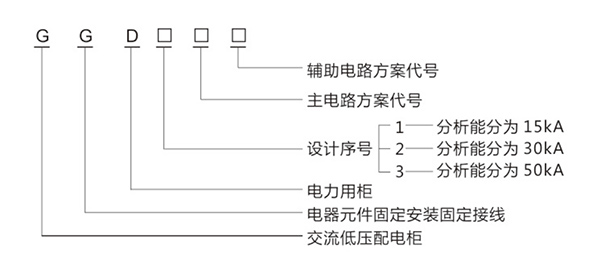

產品型號及含義

使用條件

1、海拔高度: 2000m及以下;

2、環境溫度:-5°C~+40°C,24小時內平均溫度不超過35°C;

3、相對濕度:日平均值不大于95% ,月平均值不大于90% ;

4、地震烈度:不大于0.4m/S2 ,垂直加速度不大于0.2m/S2 ;

5、使用地點:設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所;

6、安裝地點無劇烈震動，垂直斜度不大于5度。
